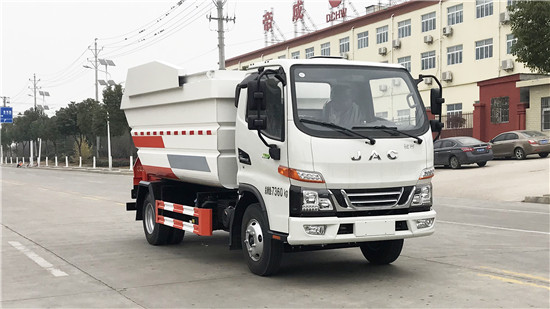

帝**环卫牌HDW5072ZZZH6型江淮骏铃V3自装卸式垃圾车
我公司生产的HDW5072ZZZH6自装卸式垃圾车采用国内外优质二类底盘改装而成，它适用于城市街区，居民小区，乡镇街道的桶装分类垃圾的收集装载、运输及垃圾处理点自动卸载等。该自装卸垃圾车主要由汽车底盘、副梁、箱体、垃圾桶装载装置、刮板装置、滑板装置等部件组成。油泵、油缸、多路阀等液压系统配件均为指定厂家提供，性能良好， 工作可靠，该车结构新颖，投/卸料口在箱体后上方，运输过程中可利用刮板装置和滑板装置对投料口遮挡，防止垃圾飞扬造成二次污染。垃圾箱采用倾翻自卸形式并可与大型压缩式垃圾车对接提高垃圾转运效率，杜绝装卸污染。操作系统采用 PLC **， 后部装载采用**箱旋钮和手持**盒操作，卸载采用驾驶室内触摸屏操作，耐用可靠，操作简单、方便降低操作者的劳动强度。
一、自装卸式垃圾车结构简图
|

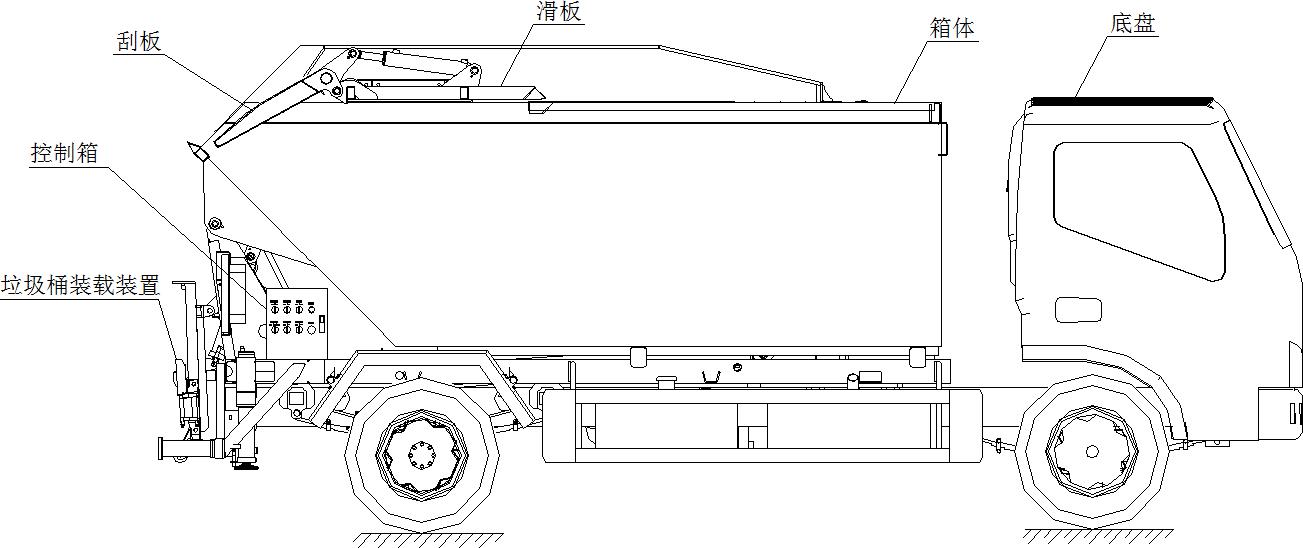

图 1-1 自装卸垃圾车结构简图
二、汽车底盘
公司自装卸垃圾车采用东风公司定型二类底盘改装而成。每个产品所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。
三、、箱体
自装卸垃圾车箱体结构，箱体侧面为上大下小梯形，前面为方形，用钢板制成，整车箱体后部是具有一定角度的斜面，便于自卸时垃圾自行滑落，箱体侧面纵向做成槽形加强肋增加整体强度。外表涂防锈漆及装饰漆，滑板装置与刮板装置安装在箱体上，滑板可前后移动并配合刮板的上下翻转对垃圾进行压缩装填，并实现开盖装填、遮挡垃圾、开盖自卸等功能。

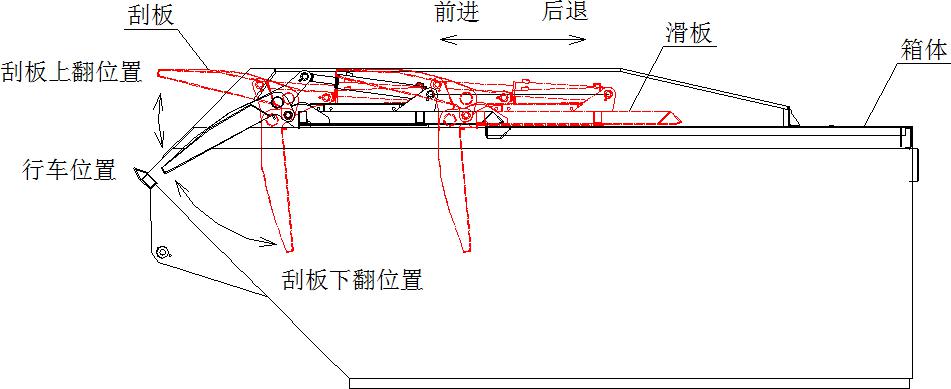

箱体及刮板、滑板结构
四、垃圾桶装载装置
垃圾桶装载装置
|
|
垃圾桶装载装置分为挂桶机构与提升翻转机构两大部份组成，通过三组油缸完成三个动作：1：挂桶动作 2：提升桶动作 3：翻转桶动作
五、**箱面板：装卸垃圾车采用 PLC **多路阀实现各动作完成，所有的操作通过**箱面板上的旋钮开关控制具体功能

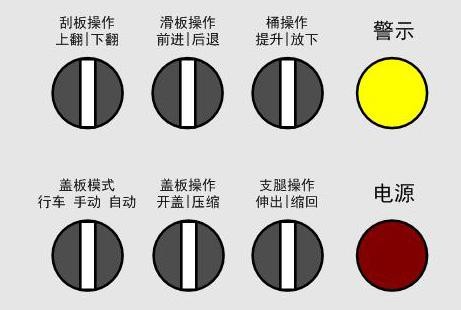

**箱面板开关布置
六、工作原理
步骤1：垃圾车打开刮板，提桶倾倒桶装垃圾；
步骤2：启动刮板，将松散垃圾挤压**垃圾箱的前部，关闭刮板后转运；
步骤3：倾翻卸料。根据不同的收运模式，可有以有下作业方式：
①到达垃圾站，打开刮板，伸出支腿，倾翻垃圾厢，倾倒垃圾。
②与大型垃圾压缩车对接，打开刮板，伸出支腿，倾翻垃圾箱，倾倒垃圾。

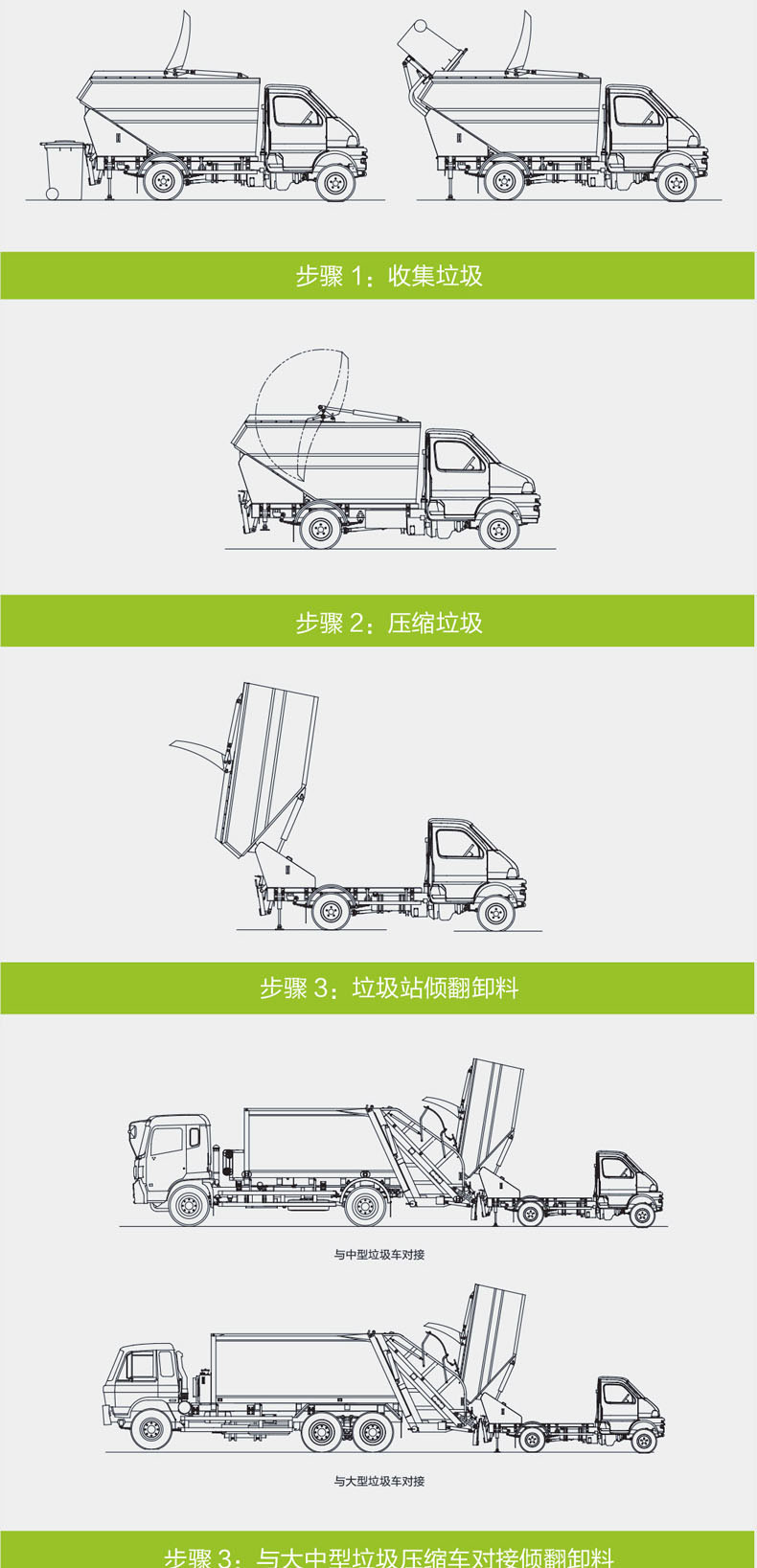

七、工作步骤演示：
八、产品特性：
——采用独特的高位倾翻垃圾箱结构，完全杜绝运输过程中垃圾和污水沿途撒漏现象，避免运输过程中的二次污染；
——采用后翻桶机构，在狭窄街道和小区作业更加方便提升型的后翻桶装极大的提高后翻桶机构的可靠性和对240L/660L塑料桶的适应性；
——采用刮板压缩装置，通过刮板对垃圾进行压缩，极大的提高垃圾装载量，降低运营成本；
——采用高位倾翻卸料方式，卸料快捷，并可与大中型压缩式垃圾车对接，减少压缩式垃圾车收集垃圾的时间，提高压缩的作业效率；
——采用**液压无件和电气元件，操作简单，工作可靠，提升型的车型采用进口可编程**器取代原继电器**，并采用遥器**，整车**系统更智能，更稳定。
