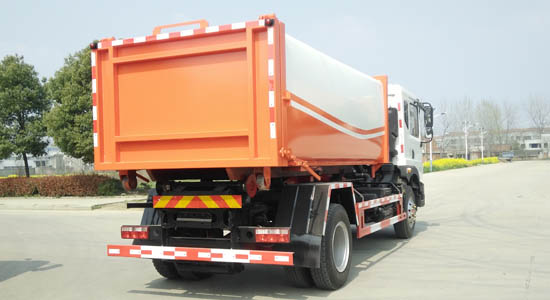

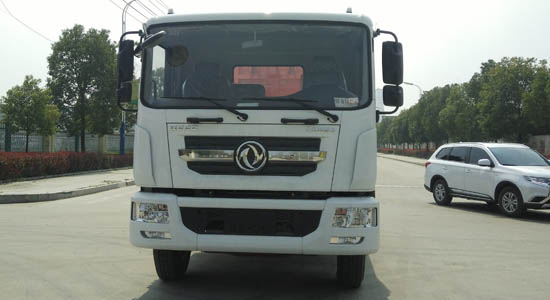

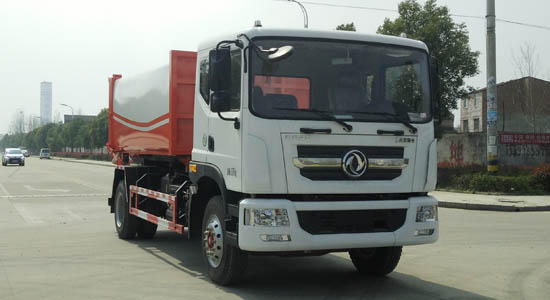

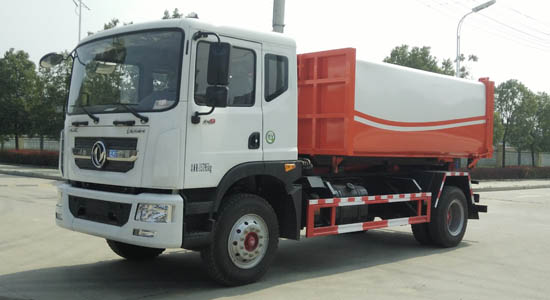

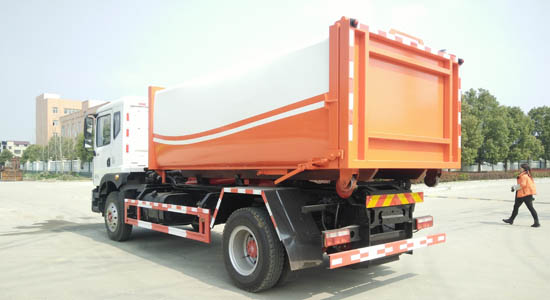

东风勾臂式垃圾车☆D9 产品主要技术资料 | |||
产品名称: | 东风大多利卡勾臂垃圾车 | 外型尺寸(mm): | 7050,6500x2470x3050 |
底盘型号: | EQ1165LJ9BDE | 货厢尺寸(mm): | ×× |
总 质 量 :(kg) | 15995 | 接近/离去角(° ) | 19/16 |
额定质量:(kg) | 8780 | 前悬/后悬(mm): | 1230/1320 |
整备质量:(kg) | 7020 | **车速(km/h): | 90 |
轴荷: | 5995/10000 |
底盘参数 | |||
底盘型号: | EQ1165LJ9BDE | 批次: | 294 |
轴 数: | 2 | 燃油种类: | 柴油 |
轴 距(mm): | 3950,4500,4700 | 前 轮 距(mm): | 1858,1949 |
额定载客(含驾驶员): |
|
后 轮 距(mm): | 1806,1865 |
轮 胎 数: | 6 | 弹簧片数: | 8/10+7 |
轮胎规格: | 9.00R20,10.00R20 |
发动机参数 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) | ||
YC4EG170-50 YC4EG185-50 ISB180 50 ISD160 50 ISB210 50 |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
4730 4730 5900 4500 5900 |
125 136 132 118 155 |
||
排放标准: |
|
燃料种类: | 柴油 |
其它资料 |
1、整车尺寸对应关系为(mm):7050/4500,6500/3950.2、防护材料:Q23**碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):530。3、ABS系统生产厂家,型号 :焦作博瑞克**技术有限公司,J ABS。4、文字喷涂位置和车辆颜色可变化。5、仅采用YC4EG170-50发动机的油耗值为26.0L/km。 |
※ 详细资料及图片请直接与我公司联系,以上产品介绍仅作参考,定车请以合同内容为准。 |
**环卫专用汽车研发、制造、销售、服务于一体的现代化专用汽车公司,我们主打产品是绿化环卫车、绿化洒水车、绿化高压清洗车、垃圾车、勾臂式垃圾车、抑尘车、管道疏通车。
● 钩臂垃圾车基本结构与工作原理
车厢可卸式垃圾车是在汽车二类底盘的基础上改装的新型垃圾收集及运输车辆。 该车设计了一套拉臂钩上装系统, 通过油缸的伸缩带动拉臂钩的摆动, 可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。车辆所配的密封式垃圾车厢左、右两侧各有两个侧门, 垃圾厢后部开有一后门。打开车厢侧门, 可以往箱内投放垃圾; 打开后门, 举升车厢可用自卸垃圾。该车垃圾箱运转方便, 卸料轻便快捷, 垃圾运输采用密封性车厢, 消除二次污染, 完全符合城市环保要求, 是环卫部门、厂矿及住宅小区等理想的环卫车辆。
● 车厢可卸式垃圾车的基本结构:
1 拉臂机构:
由底架、翻转架、拉臂钩和锁紧机构组成, 可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。
2 液压系统
该系统由液压齿轮泵、多路阀、油缸等组成。通过该系统为拉臂机构提供液压动力。
3 **系统
通过多路阀手柄, **相应的液压执行元件工作, 实现垃圾车作业时所需动作要求。
4 垃圾厢
为该车配备的垃圾箱为密闭式结构,车厢配有后门,打开后门,
举升车厢可用来卸垃圾。车厢后门配有优质密封条, 能有效防止脏水外泄, 消除二次污染, 可选装液压锁紧后门。
● 工作原理:
1. 垃圾箱的钩装, 钩卸: 油缸活塞杆伸出, 拉臂钩向后转动可将垃圾箱卸下,油缸活塞杆缩回,拉臂钩向前转动可实现垃圾箱钩装作业。
2. 垃圾箱的运转: 完成垃圾箱钩装作业后, 扳动锁紧软轴手柄**锁紧位置, 完成对垃圾箱的锁紧, 再进行运转作业。
3. 举升车厢卸料: 将车开**卸料位置, 打开车厢后门, 确保拉臂锁紧软轴手柄在锁紧位置,操纵液压系统驱动油缸动作,此时垃圾箱、拉臂钩和翻转架一起转动,将车厢举****倾斜角度,卸下垃圾。操作电磁阀手柄,举升油缸回位,带动车厢回复到原位,实现垃圾自卸功能。
