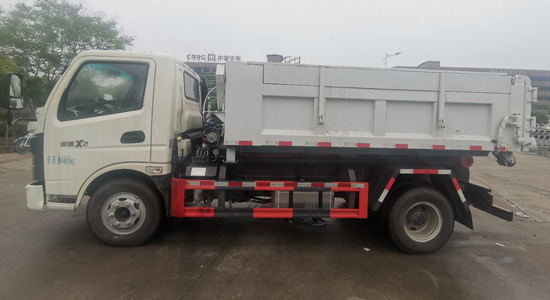

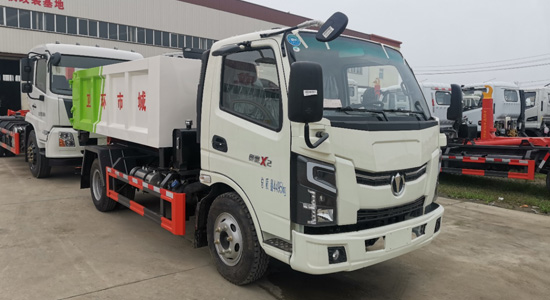

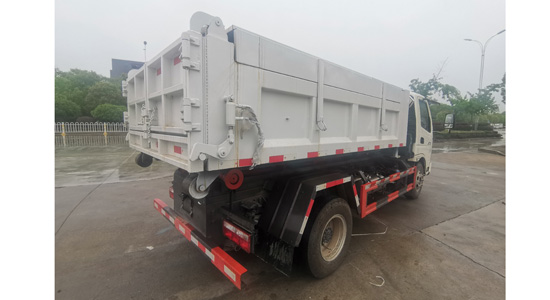

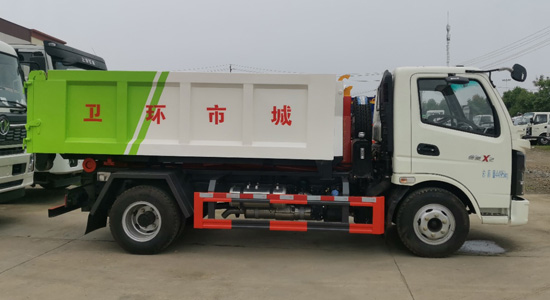

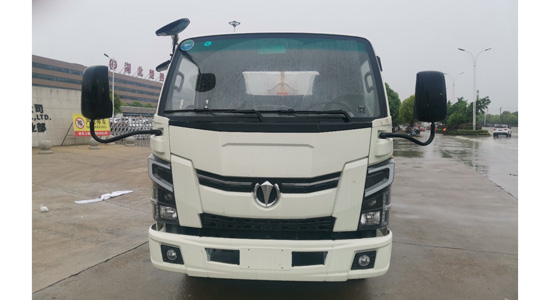

HDW5042ZXXFD6 车厢可卸式垃圾车， 可以实现一车多厢， 大大降低了配备成本和空间等等； 其专用装置的功能均以汽车发动机为动力， 通过液压机构手动或电控来实现。车辆的厢体采用优质碳素钢板全密封焊接结构， 具有强度高、重量轻、密封严、不产生二次污染等优点，是目前广泛采用的垃圾收运方式。
| 帝**环卫牌HDW5042ZXXFD6型车厢可卸式垃圾车 产品主要技术资料 | |||
| 产品名称： | 帝**环卫牌HDW5042ZXXFD6型车厢可卸式垃圾车 | 外型尺寸(mm)： |
5590,5570,5530,5510x2190,2250 ,2300x2350,2370,3169,3229,2180 |
| 底盘型号： | FD1042W63K6 | 货厢尺寸(mm)： | xx |
| 总 质 量 ：(kg) | 4495 | 接近/离去角 | 22/22 |
| 额定质量：(kg) | 515 | 前悬/后悬(mm)： | 1130/1100,1110/1100 |
| 整备质量：(kg) | 3850 | **车速(km/h)： | 88 |
| 轴荷： | 1850/2645 | ||
| 底盘参数 | |||
| 底盘型号： | FD1042W63K6 | 批次： | 342 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 3360,3600,3050,3300 | 前 轮 距(mm)： | 1690,1780,1560 |
| 额定载客(含驾驶员)： |
|
后 轮 距(mm)： | 1590,1800,1600 |
| 轮 胎 数： | 6 | 弹簧片数： | 7/7+6,7/8+8,3/7+6,3/7+3,3/7+2,3/3+3,3/8+8,6/8+8 |
| 轮胎规格： | 7.00-16LT 8PR,7.00R16LT 8PR,7.50-16LT 6PR,7.50R16LT 6PR,8.25-16LT 6PR,8.25R16LT 6PR | ||
| 发动机参数 | |||||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） | ||
|
WP2.3NQ130E61 WP3NQ140E61 WP3NQ160E61 D25TCIF1 |
潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 昆明云内动力股份有限公司 |
2289 2970 2970 2499 |
96 103 118 110 |
||
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | 燃料种类： | 柴油 | ||
| 其它资料 |
| 专用功能说明： |
| 1.该车用于垃圾的收集清运,主要专用装置为勾臂;2.选装液压锁紧,固定锁紧,横向锁紧;选装收缩大臂,直臂;选装后部滚轮结构,后部液压支腿;3.随底盘选装驾驶室,选装导流罩;4.侧防护,后防护材料均为Q235;侧防护连接方式为焊接加螺栓连接;后部防护连接方式为焊接,装置断面尺寸(宽×高)50×100(mm),离地高度:460mm;5.ABS型号为446004XXX0,VIE ABS-II,ABS-VI.E,ABS8.8 ECU 24V,生产厂家为威伯科汽车**系统(**)有限公司,浙江万安科技股份有限公司,广州瑞立科密汽车电子股份有限公司,东科克诺尔商用车制动系统(十堰)有限公司;6.发动机型号与油耗值对应关系为:发动机型号WP2.3NQ130E61,WP3NQ140E61,WP3NQ160E61,D25TCIF1分别对应11.4,11.4,11.4,10.8,单位L/100km;该车型可选装ETC车载装置. |
| ※ 详细资料及图片请直接与我公司联系，以上产品介绍仅作参考，定车请以合同内容为准。 |
● 钩臂垃圾车基本结构与工作原理
车厢可卸式垃圾车是在汽车二类底盘的基础上改装的新型垃圾收集及运输车辆。 该车设计了一套拉臂钩上装系统， 通过油缸的伸缩带动拉臂钩的摆动， 可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。车辆所配的密封式垃圾车厢左、右两侧各有两个侧门， 垃圾厢后部开有一后门。打开车厢侧门， 可以往箱内投放垃圾； 打开后门， 举升车厢可用自卸垃圾。该车垃圾箱运转方便， 卸料轻便快捷， 垃圾运输采用密封性车厢， 消除二次污染， 完全符合城市环保要求， 是环卫部门、厂矿及住宅小区等理想的环卫车辆。
● 车厢可卸式垃圾车的基本结构：
1 拉臂机构：
由底架、翻转架、拉臂钩和锁紧机构组成， 可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。
2 液压系统
该系统由液压齿轮泵、多路阀、油缸等组成。通过该系统为拉臂机构提供液压动力。
3 **系统
通过多路阀手柄， **相应的液压执行元件工作， 实现垃圾车作业时所需动作要求。
4 垃圾厢
为该车配备的垃圾箱为密闭式结构，车厢配有后门，打开后门， 举升车厢可用来卸垃圾。车厢后门配有优质密封条， 能有效防止脏水外泄， 消除二次污染， 可选装液压锁紧后门。
● 工作原理：
1. 垃圾箱的钩装， 钩卸： 油缸活塞杆伸出， 拉臂钩向后转动可将垃圾箱卸下，油缸活塞杆缩回，拉臂钩向前转动可实现垃圾箱钩装作业。
2. 垃圾箱的运转： 完成垃圾箱钩装作业后， 扳动锁紧软轴手柄**锁紧位置， 完成对垃圾箱的锁紧， 再进行运转作业。
3. 举升车厢卸料： 将车开**卸料位置， 打开车厢后门， 确保拉臂锁紧软轴手柄在锁紧位置，操纵液压系统驱动油缸动作，此时垃圾箱、拉臂钩和翻转架一起转动，将车厢举****倾斜角度，卸下垃圾。操作电磁阀手柄，举升油缸回位，带动车厢回复到原位，实现垃圾自卸功能。
